Podstawy prawidłowego montażu

Szczelny czy ciepły montaż

Chociaż istnieje wiele technologii montażu okien, są tylko dwa możliwe sposoby wykonania - prawidłowy i nieprawidłowy. W oparciu o wieloletnie doświadczenie, badania oraz opatentowany przez nas system do szczelnego i pasywnego / ciepłego montażu – dajemy przy zastosowaniu każdego z nich kompleksowe rozwiązania. Warto zatem pamiętać o różnicy pomiędzy szczelnym a ciepłym montażem.

Montaż szczelny - trójwarstwowy

Szczelny montaż tzw. trójwarstwowy charakteryzuje się zastosowaniem odpowiednich taśm zewnętrznych i wewnętrznych jako zabezpieczenie dla izolacji w postaci piany montażowej w kolejności: taśma paroszczelna / piana montażowa / taśma paroprzepuszczalna.

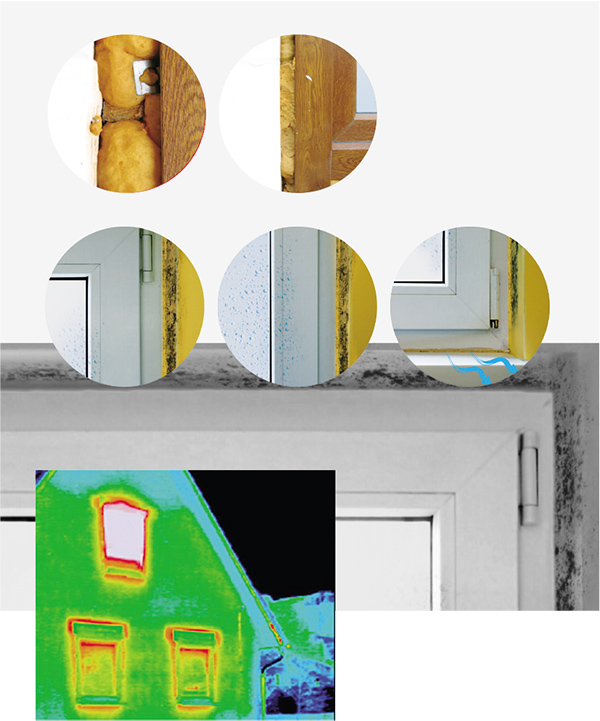

Montaż tradycyjny

Wady:

  • powstaje grzyb
  • występuje rosa na szybie i profilu
  • brak listwy podparapetowej – dmucha pod oknem
  • wokół okna 1,5 x 1,5 m zbiera się w obciętej pianie do 10 l wody
  • promienie UV degradują niezabezpieczoną pianę montażową

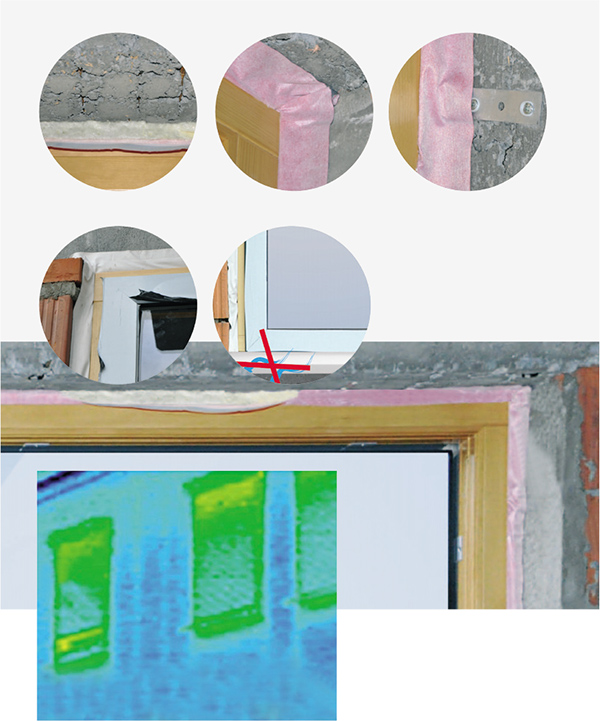

Montaż właściwy

Zalety:

  • taśma zewnętrzna - paroprzepuszczalna, zapobiega przedostaniu się wody pod naporem wiatru do struktury piany montażowej, pozwala na odparowanie wilgoci na zewnątrz budynku
  • taśma wewnętrzna - paroszczelna, zapobiega przedostaniu się wody z wnętrza budynku do struktury piany montażowej
  • prawidłowe zamontowanie taśmy paroszczelnej i paroprzepuszczalnej zapobiega utracie ciepła
  • listwa podparapetowa plus uszczelnienia zapobiegają przedmuchom pod parapetem
  • brak konieczności czekania na wyschnięcie piany montażowej i obcinania jej nadmiaru

Montaż tradycyjny

na samą piankę montażową nie jest zalecany przez ITB, ani wiodących producentów systemów profili. Takie rozwiązanie nie spełnia wymogów szczelności powietrznej i wodnej do 600 Pa lub więcej w najwyższej strefie wiatrowej (np. w górach lub nad morzem).

  • Montaż w murze lub zlicowany z murem
  • Montaż do 50% poza murem w strefie ocieplenia
  • Montaż 100% poza murem w strefie ocieplenia lub więcej niż 50% poza murem

Powyższe rodzaje montaży realizujemy w dwóch wariantach systemowych:

  1. SCM Passive - Szybki Pasywny Montaż
  2. SCM - Szybki Ciepły Montaż

Systemy różnią się rodzajem zastosowanych do produkcji materiałów, oraz osiąganymi w związku z tym parametrami szczelności i termiki.

Systemy do ciepłego i pasywnego montażu SCM i SCM Passive charakteryzują się niezwykłą łatwością montażu. W każdym z tych systemów osiągamy dużo wyższy poziom izolacji termicznej, szczelności i odporności na UV w stosunku do montażu trójwarstwowego z użyciem wyłącznie taśm wewnętrznych i zewnętrznych.

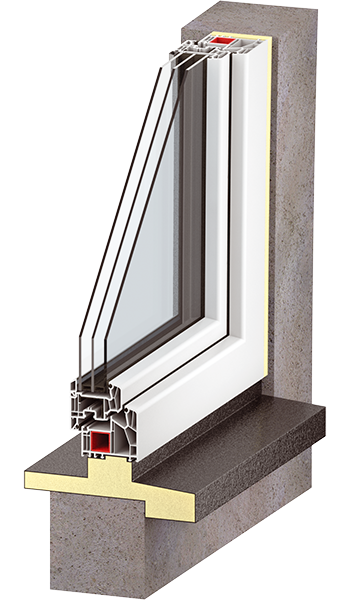

Montaż w murze lub zlicowany z murem

Montaż szczelny + ciepły parapet lub ciepła podwalinaMontaż szczelny + pasywny parapet lub pasywna podwalina
Taśmy Winflex (zewnętrzna / wewnętrzna) + ciepły parapet / podwalina (styropian lub jego pochodne EPS / XPS) pokryte powłoką ochronno utwardzającą, odporną na UV i wilgoć Ergo PZE50Taśmy Winflex (zewnętrzna / wewnętrzna) + pasywny parapet / podwalina (materiał kompozyt spieniony SCM) pokryte powłoką ochronno utwardzającą, odporną na UV i wilgoć Ergo PZE50
λ = 0,037 – 0,045 dodatnie Ψ = (+) 0,02 – (+) 0,2λ = 0,02 – 0,022 ujemne Ψ = (-) 0,015 – (-) 0,2

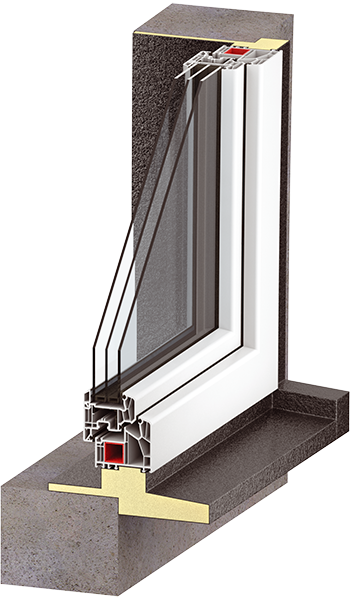

Montaż do 50% poza murem w strefie ocieplenia

Ciepły montaż Ergo SCM 50Pasywny montaż Ergo SCM Passive 50
Szybki Ciepły Montaż (styropian lub jego pochodne EPS/XPS). Pokryte powłoką ochronno utwardzającą, odporną na UV i wilgoć Ergo PZE50Szybki Pasywny Montaż (materiał kompozyt spieniony SCM). Pokryte powłoką ochronno utwardzającą, odporną na UV i wilgoć Ergo PZE50
λ = 0,037 – 0,045 dodatnie Ψ = (+) 0,02 – (+) 0,2λ = 0,02 – 0,022 ujemne Ψ = (-) 0,015 – (-) 0,2
Dostępne wersje z ciepłym parapetem / ciepłą podwaliną pod balkony, HS, HSTDostępne wersje z pasywnym parapetem / pasywną podwaliną pod balkony, HS, HST

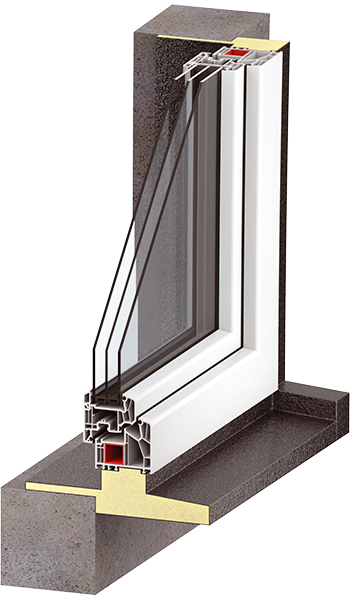

Montaż 100% poza murem w strefie ocieplenia lub więcej niż 50% poza murem

Ciepły montaż Ergo SCM 100Pasywny montaż Ergo SCM Passive 100
Szybki Ciepły Montaż (materiał styropian lub jego pochodne EPS/XPS). Pokryte powłoką ochronno utwardzającą, odporną na UV i wilgoć Ergo PZE50Szybki Pasywny Montaż (materiał kompozyt spieniony SCM). Pokryte powłoką ochronno utwardzającą, odporną na UV i wilgoć Ergo PZE50
λ = 0,037 – 0,045 dodatnie Ψ = (+) 0,02 – (+) 0,2λ = 0,02 – 0,022 ujemne Ψ = (-) 0,015 – (-) 0,2
Dostępne wersje z ciepłym parapetem / ciepłą podwaliną pod balkony, HS, HSTDostępne wersje z pasywnym parapetem / pasywną podwaliną pod balkony, HS, HST
